Ferrovija E Clip Fastening Sistema

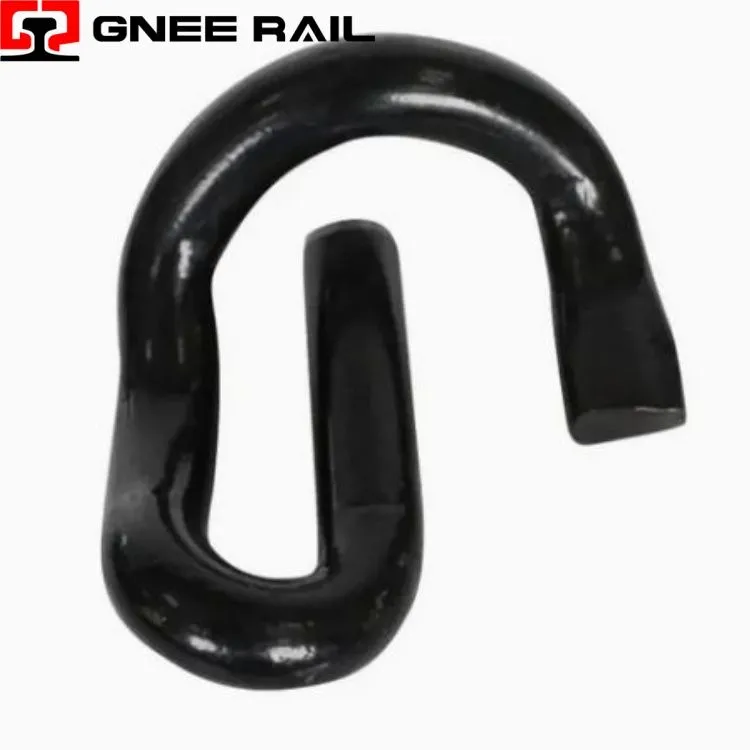

Il-Railway E-Clip huwa komponent elastiku tal-irbit tal-azzar bil-molla b'forma bħall-ittra "E" li jwaħħal il-binarji mal-konkrit jew traversi tal-injam f'sistemi tal-binarji tal-ferrovija . Manifatturat minn ligi tal-azzar tar-rebbiegħa ta' grad għoli-bħal 60Si2MnA, dan il-klipp ta' tensjoni waħdu-jipprovdi forza ta' kklampjar kontinwa permezz tad-disinn ġeometriku distintiv tiegħu. L-E-Clip jaħdem mingħajr ħjut, billi tiddependi fuq deformazzjoni elastika biex iżżomm tagħbija konsistenti tas-sieq filwaqt li takkomoda espansjoni termali, vibrazzjonijiet dinamiċi, u tagħbijiet tar-roti .
Speċifikazzjonijiet Tekniċi:
| Parametru | Speċifikazzjoni | Valur/Medda Tipika |
|---|---|---|
| Grad tal-Materjal | Liga ta 'l-Azzar tar-Rebbiegħa | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Firxa ta 'ebusija | HRC | 42-48 |
| Tagħbija tas-sieq (16mm dija.) | kgf | 500-700 |
| Tagħbija tas-sieq (18mm dija.) | kgf | 750-900 |
| Tagħbija tas-sieq (20mm dija.) | kgf | 1100-1400 |
| Għeja Ħajja | Ċikli | 5 miljun mingħajr ksur |
| Max Rebbiegħa Forza | kN/klipp | 14 |
| Tipi Ferrovjarji Applikabbli | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Perspettiva ta' Installazzjoni u Manutenzjoni:
- Jeħtieġ għodda ta 'tensjoni speċjalizzata għal inserzjoni u tneħħija xierqa
- Ebda aġġustament tat-torque meħtieġ minħabba disinn awto-tensjonat mingħajr ħajt
- Spezzjoni viżwali possibbli mingħajr żarmar għal kontrolli tal-kondizzjoni malajr
- Fond ta 'inserzjoni ta' deflessjoni ta '10-12mm rakkomandat għal ħajja ta' għeja ottimali
- Id-distakk bejn l-arkata ta 'wara u l-ispalla għandu jibqa' fi ħdan l-ispeċifikazzjoni ta '3-9mm
Manutenzjoni u Perspettiva Operattiva
- Jipprovdi forza massima ta 'ikklampjar ta' 14 kN għal kull clip għas-sigurtà tal-ferrovija
- Tikseb 5 miljun ċiklu ta 'għeja mingħajr ksur taħt tagħbija standard
- Konċentrazzjoni tal-istress kritiku li tinsab fil-kurvatura ta 'ġewwa tal-arkata ta' wara
- Iżomm ir-reżistenza għat-tkaxkir u l-istabbiltà tat-torsjoni għal binarji wweldjati
- Firxa ta 'ebusija ta' HRC 42-48 tiżgura rkupru elastiku wara liwja
