Deskrizzjoni

Parametri tekniċi

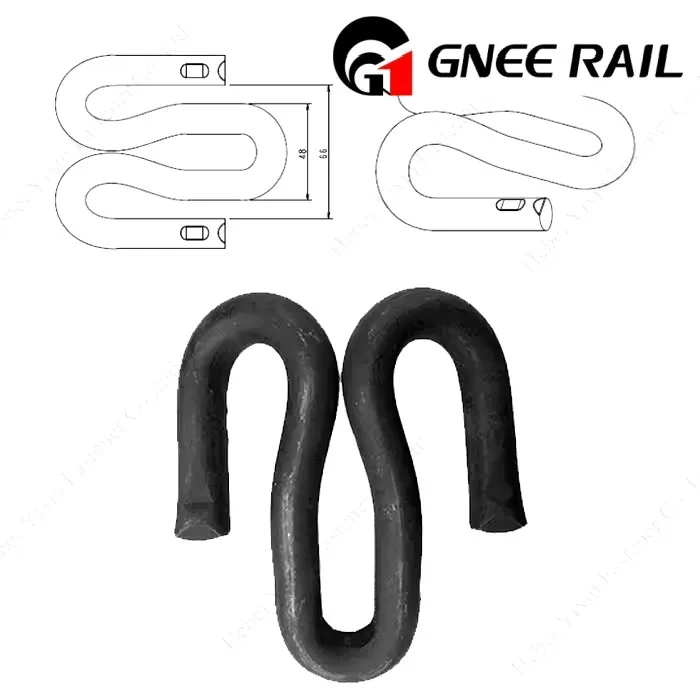

Track Fast Clips 1504

Is-sistema Fast Clip ta 'Pandrol tipproduċi l-innovazzjoni fl-irbit tal-ferrovija. Fast Clip 1504 GNEE ta' GNEE Rail hija soluzzjoni ta 'rbit mingħajr boltijiet u ta' elastiċità għolja li toffri reżistenza superjuri għall-vibrazzjoni u stabbiltà għal konnessjonijiet bejn il-binarji u l-irqad. Ideali għal kostruzzjoni ta 'binarji effiċjenti u kost-effettivi, inaqqas il-ħtiġijiet ta' manutenzjoni u timmassimizza l-prestazzjoni. GNEE Rail jipprovdi firxa wiesgħa ta 'klipps veloċi, inklużi Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600, u 1605. Offerti addizzjonali jinkludu sistemi bħal Pandrol E Clip, SKL Clip, KPO Clip, Nabla Clip , u Deenik Clip. Konformi bis-sħiħ mal-istandards globali, il-prodotti tagħna jistgħu jiġu personalizzati. Ikseb magħna llum!

fast rail clip

L-ispeċifikazzjoni tas-sistema tal-Klip Fast Track

Nru.	Oġġett	Indiċi tal-Prestazzjoni
1	Tip ta' ferrovija applikat	GB standard 60kg azzar ferrovija
2	Gauge tal-ferrovija	1435mm
3	Inklinazzjoni tal-qiegħ tal-ferrovija	1:40 inklinazzjoni tal-qiegħ tal-ferrovija titqiegħed fuq l-irqad tal-ferrovija
4	Reżistenza lonġitudinali tal-binarji	B'mod ġenerali, ir-reżistenza lonġitudinali ta 'kull sett ta' qfil tal-binarji u binarji hija akbar minn 9kN;
5	Elastiċità tas-sistema tal-irbit tal-binarji	Il-kuxxinett tal-ferrovija għandu ebusija statika ta '50 sa 70 kN/mm.
6	Prestazzjoni ta 'għeja	Wara 3 miljun ċiklu ta 'tagħbija, is-sistema tal-qafla m'għandha l-ebda ħsara, u l-pressjoni tal-bokkla tinbidel hija inqas minn 20%; ir-reżistenza lonġitudinali tal-bidliet ferrovjarji hija inqas minn 20%; l-ebusija statika tal-bidliet konġunti hija inqas minn 25%.
7	Reżistenza għall-insulazzjoni	Is-sistema tal-qafla hija ttestjata skont EN13146-5, u r-reżistenza tal-insulazzjoni bejn iż-żewġ binarji hija akbar minn 5kΩ.
8	Kundizzjonijiet ambjentali ħorox	Is-sistema tal-qfieli tista 'tiġi żarmata b'suċċess b'għodda manwali taż-żarmar wara t-test tal-isprej tal-melħ ta' 300 siegħa deskritt fl-EN13146-6.
9	Ammont ta' aġġustament bejn ix-xellug u l-lemin tal-ferrovija	L-aġġustament tal-pożizzjoni tax-xellug u tal-lemin tal-ferrovija b'linja waħda: -4~+2mm; Aġġustament tal-kejl tal-ferrovija: -8 ~ +4mm, il-livell ta 'aġġustament huwa 1mm.
10	Pożizzjoni tal-għoli tal-ferrovija	L-ammont ta' aġġustament huwa 0mm.
11	Pressjoni tal-bokkla u firxa tar-rebbiegħa	Bar tar-rebbiegħa tat-tip FC1504: pressjoni tal-bokkla hija 10kN, firxa tar-rebbiegħa hija 12mm; Bar tar-rebbiegħa tat-tip FC1306: pressjoni tal-bokkla hija 3kN.
12	Reżistenza tal-ġbid tal-partijiet inkorporati	ir-reżistenza tal-ġbid tas-sedil tal-ħadid inkorporat fl-irqad tal-ferrovija mhix inqas minn 60kN.

Track Fast Clip 1504 parametri tekniċi

Oġġett Nru	Materjal	Dijametru	Tul tal-klipp	Wisa' tal-klipp	Piż	HRC	Pressjoni	Test tal-Għeja
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E2001	60Si2Mn	ø18			0.6	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
PR309	60Si2Mn	ø19	130		0.91	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
PR601	60Si2Mn	ø19			0.8	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
PR415	60Si2Mn	ø20			0.8	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
PR601	60Si2Mn	ø20				44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
DI	60Si2Mn	ø18	100±3			44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E18	60Si2Mn	ø18	100±3			44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E19	60Si2Mn	ø18	100±3			44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
E20	60Si2Mn	ø18	100±3			44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
SKL12	60Si2Mn	ø13			0.53	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
Clip veloċi-1508	60Si2Mn	ø15			0.58	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
Klipp veloċi-1501	60Si2Mn	ø15			0.58	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
Clip veloċi-16	60Si2Mn	ø16			0.6	44-48	Akbar minn jew ugwali għal 9.5KN	5000000 darba mingħajr waqfa
