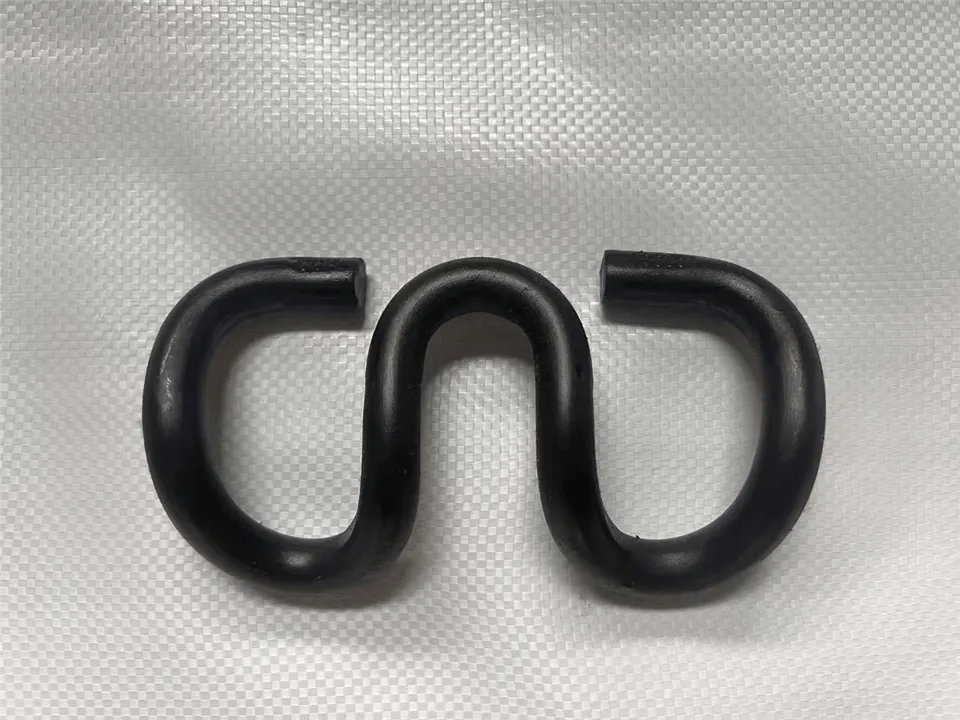

Ferrovija SKL Clips
|
Mudell |
Materjal |
Trattament tal-wiċċ |
Xenarju u Ferrovija Applikabbli |
Aġġustament tal-Gejġ |
Reżistenza lonġitudinali |
Qafliet li jaqblu |
Konformità Stds |
|
SKL 12 |
50CrVA |
Elettro-galvanizzar (Akbar minn jew ugwali għal 25μm) |
Tram Urban (30kg/m ferrovija, veloċità-baxxa) |
± 4mm |
Inqas minn jew ugwali għal 8kN/m |
Bolt M8 + Washer Ċatt |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Hot-dip galvanizing (Akbar minn jew ugwali għal 85μm) |
Merkanzija Reġjonali (43–50kg/m bil-ferrovija) |
-8-+4mm |
12–18kN/m |
Bolt M10 + Lock Washer |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (Akbar minn jew ugwali għal 8μm) + Kisi taż-żingu |
-Tħaffir tat-Tħaffir Tqil (60–75kg/m bil-ferrovija) |
-10-+6mm |
Akbar minn jew ugwali għal 20kN/m |
Bolt M12 + Washer tar-Rebbiegħa |
AREMA 10, GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + Siġġillant (Akbar minn jew ugwali għal 10μm) |
Ferrovija ta'-Veloċità Għolja (Akbar minn jew ugwali għal 250km/h, 60kg/m tal-ferrovija) |
-6-+4mm |
15–22kN/m |
M14 Bolt + Lock Nut |
TB/T 3562, EN 13481-2 |
Lista Prattika tal-Ispezzjoni tal-Kwalità għall-Klips SKL tal-Ferroviji
|
Oġġett ta' Spezzjoni |
Metodu tat-Test |
Kriterju Għadda/Falli |
Pjan ta' Teħid ta' Kampjuni |
Għodda/Referenza |
|
Awtentiċità tal-Materjal |
PMI li jinżamm fl-idejn (C/Si/Mn) |
C: 0.56-0.64% (60Si2MnA); Si:1.50–2.00% |
3 pcs/lott |
Analizzatur PMI portabbli |
|
Ebusija u Ebusija |
Tester Rockwell + Test tal-Impatt |
Ebusija: ± 2 HRC tal-firxa; Enerġija tal-impatt Akbar minn jew ugwali għal 80J/cm² |
5 pcs/lott |
Rockwell Tester, Tester tal-Impatt |
|
Preċiżjoni Dimensjonali |
Kaliper Diġitali + Blokk tal-Gejġ |
Dijametru: ± 0.2mm; Ħxuna tal-ponta: ± 0.3mm |
10 pcs/lott |
0.01mm Kalibru Diġitali |
|
Difetti fil-wiċċ |
Viżwali + 10× Lenti |
Ebda xquq/burrs; Tqaxxir tal-kisi Inqas minn jew ugwali għal 2mm²; Sadid Inqas minn jew ugwali għal Grad A |
100% Spezzjoni |
10× Magnifier, GB/T 15519 |
|
Stabbiltà tal-Forza tal-Kklampjar |
Tester tal-Forza Dinamika |
Mhux telf akbar minn jew ugwali għal 10% wara 1000 ċiklu |
2 pcs/lott |
Instron tal-Forza tal-Kklampjar Dinamika |
|
Integrità tal-Imballaġġ |
Simulazzjoni tal-Vibrazzjoni |
L-ebda ħsara fil-kisi wara vibrazzjoni ta '1500Hz |
3 pakketti/lott |
Bank tat-Test tal-Vibrazzjoni |
