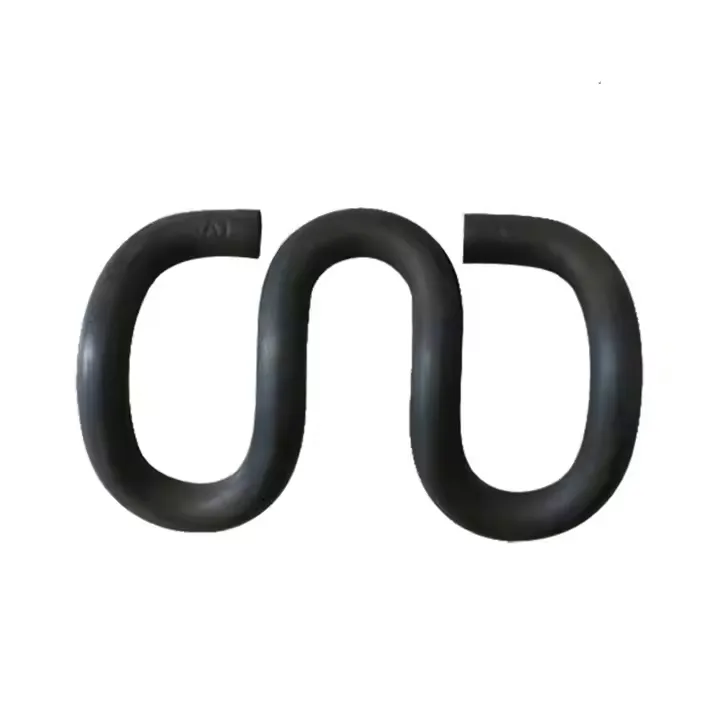

Klipps Ferrovjarji SKL - Klassifikazzjoni tal-Mudell u Kompatibbiltà tas-Sistema tal-Binarji
| Mudell SKL | Dijametru tal-Wajer (mm) | Tip ta' Binarju Applikabbli | Ferrovija Kompatibbli (kg/m) | Dimensjonijiet ewlenin (mm) | Komponenti Qafliet li jaqblu | Torque ta' Installazzjoni (N·m) | Piż Teoretiku (g/pc) |
|---|---|---|---|---|---|---|---|
| SKL 1 | 13 | Ferroviji Reġjonali tal-Passiġġieri | 43, 50 (UIC 54) | Għoli: 38; Wisa' tal-Ftuħ: 18; Ħxuna tar-riġel: 5.2 | Pjanċa bażi (Q235); Kuxxinett tal-ferrovija (EPDM, 8mm) | 35–45 | 480 |
| SKL 3 | 13 | Ferroviji tal--Tqil tal-Merkanzija | 60 (UIC 60), 75 | Għoli: 42; Wisa' tal-Ftuħ: 20; Ħxuna tar-riġel: 5.5 | Pjanċa bażi ta'-duty tqil (Q345); Kuxxinett-xokk li jassorbi (SBR, 10mm) | 45–55 | 490 |
| SKL 12 | 14 | Metro Urban (Linja Prinċipali) | 50, 60 (GB Standard) | Għoli: 40; Wisa' tal-Ftuħ: 19; Ħxuna tar-riġel: 5.8 | Pjanċa bażi iżolata (PA66+GF30); Iżolatur (ċeramika, 5mm) | 40–50 | 530 |
| SKL 14 | 14 | Ferrovija ta'-Veloċità Għolja (250–300km/h) | 60 (UIC 60), CRH Rail | Għoli: 45; Wisa' tal-Ftuħ: 21; Ħxuna tar-riġel: 6.0 | Pjanċa bażi ta 'preċiżjoni (Q355B); Kuxxinett-elastiku għoli (silikon, 6mm) | 50–60 | 580 |
| SKL 24 | 12 | Ferroviji tal-Minjieri | 30, 43 (Dazju -Tqil) | Għoli: 35; Wisa' tal-Ftuħ: 17; Ħxuna tar-riġel: 4.8 | Pjanċa bażi kontra l--korrużjoni (hot-dip galvanizzat); Kuxxinett reżistenti għall-ilbies-(najlon, 7mm) | 30–40 | 420 |
Klipps Ferrovjarji SKL - Proċess tal-Materjal u Verifika tal-Prestazzjoni
| Grad tal-Materjal | Kompożizzjoni Kimika (Elementi Ewlenin, Wt. %) | Proċess tal-Manifattura | Trattament tal-wiċċ | Oġġett tat-Test tal-Prestazzjoni | Standard tat-Test | Kriterju ta' Aċċettazzjoni |
|---|---|---|---|---|---|---|
| 60Si2MnA | C: 0.56-0.64; Si: 1.50-2.00; Mn: 0.60-0.90 | Tpinġija tal-wajer → Liwi kiesaħ → Tkessiħ (860-880 grad) + Ittemprar (420-440 grad) | Hot-galvanizzar ta' dip (Akbar minn jew ugwali għal 80μm) | 1. Deformazzjoni elastika; 2. Għeja Ħajja | GB/T 1222; GB/T 3075 | 1. Deformazzjoni permanenti Inqas minn jew ugwali għal 0.5mm (5000 ċiklu); 2. Ħajja ta 'għeja Akbar minn jew ugwali għal 10⁷ ċikli |
| 55SiMnMo | C: 0.52-0.60; Si: 0.60-0.90; Mn: 1.00-1.30; Mo: 0.15-0.25 | Forġa sħuna → Iffurmar → Tkessiħ (850-870 grad) + Ittemprar (400-420 grad) | Kisi Dacromet (Akbar minn jew ugwali għal 12μm) | 1. Qawwa tat-tensjoni; 2. Reżistenza għall-korrużjoni | DIN 17221; ISO 9227 | 1. Saħħa tat-tensjoni Akbar minn jew ugwali għal 1450MPa; 2. Sprej tal-melħ Ikbar minn jew ugwali għal 600h (l-ebda sadid aħmar) |
| AISI 9260 | C: 0.56-0.64; Si: 1.80-2.20; Mn: 0.70-1.00 | Irrumblar fil-kesħa ta' preċiżjoni → liwi CNC → Taffi l-istress (380-400 grad) | Kisi biż-żingu-nikil (10-12μm) | 1. Ebusija; 2. Toughness ta 'l-Impatt | ASTM A913; ASTM E23 | 1. Ebusija HRC 46-51; 2. Toughness tal-impatt akbar minn jew ugwali għal 55J (-20 grad) |
| SUP9 | C: 0.56-0.64; Si: 1.50-2.00; Mn: 0.60-0.90 | Tpinġija tal-wajer → Trattament tas-sħana → Tgħawwiġ → Shot peening | Ossidu iswed + kisi taż-żejt | 1. Ħruxija tal-wiċċ; 2. Tolleranza Dimensjonali | JIS G4801; JIS B0601 | 1. Ħruxija tal-wiċċ Ra Inqas minn jew ugwali għal 3.2μm; 2. Devjazzjoni tad-dimensjoni ± 0.3mm |
