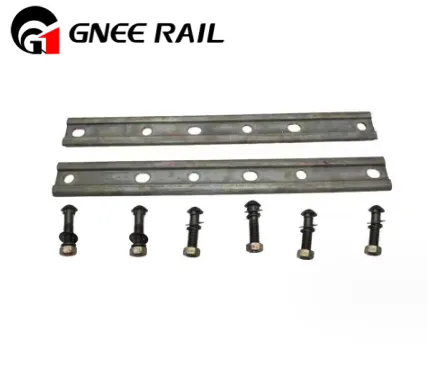

Pjanċa tal-ħut standard BS
GNEE BS Standard Fish Plate huwa komponent kritiku fis-sistemi tal-binarji tal-ferrovija, li jaderixxi mal-istandards stabbiliti mill-British Standards Institution (BSI).
Il-Fishplate tal-Ferroviji, magħrufa wkoll bħala ġonta tal-ferrovija jew splice bar, għandha rwol vitali fil-konnessjoni u t-tgħaqqid ta 'żewġ biċċiet tal-ferrovija, u tiżgura t-tħaddim bla xkiel u kontinwu tal-binarju tal-ferrovija.
GNEE huwa manifattur affidabbli ta 'prodotti ferrovjarji, li jispeċjalizza fi qfieli tal-ferroviji ta' kwalità għolja, partikolarment diversi tipi ta 'pjanċi tal-ħut imfassla għall-ferrovija ħafifa, ferrovija tqila, u binarji tal-krejn. L-impenn tagħna jinkludi li nipprovdu għażliet ta 'adattament biex jissodisfaw il-ħtiġijiet speċifiċi tal-klijenti. Għalhekk, nistgħu nipproduċu t-tipi kollha ta 'pjanċi tal-ħut tal-ferrovija li għandek bżonn. Ħossok liberu li tikkuntattjana għal aktar informazzjoni.
Parametri Tekniċi
| Prodott | Fishplate tal-Ferrovija Standard BS (Bar Konġunt) | ||||
| Daqs | BS75R, BS80A, BS90A, BS100A, BS113A | ||||
| Materja Prima | Grad tal-azzar Ċiniż 40 # | ||||
| C | Mn | Si | S | P | |
| 0.27-0.48 | Inqas minn jew ugwali għal 0.94 | 0.38 | Inqas minn jew ugwali għal 0.058 | Inqas minn jew ugwali għal 0.058 | |
| Saħħa tat-tensjoni | Rm : 550-650 MPa | ||||
| Titwil | A akbar minn jew ugwali għal 18% | ||||
| Wiċċ | Sempliċi, Ossidu Iswed, jew oħrajn skont ir-rekwiżiti | ||||
Tipi ta 'pjanċa tal-ħut standard GNEE BS
|
Speċifikazzjonijiet |
Tul ta' 4-bolt fishplate (mm) | Tul ta' 6-bolt fishplate (mm) | Dijametru tat-toqob tal-bolt fil-pjanċi tal-ħut (mm) | Piż ikkalkulat għal kull par (4 toqba) (kg) |
Piż ikkalkulat għal kull par (6 toqba) (kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Fornitur tal-Pjanċi tal-Ħut tal-Ferroviji
