↵Sistema ta' Qfil tal-Fishplate tal-Ferrovija

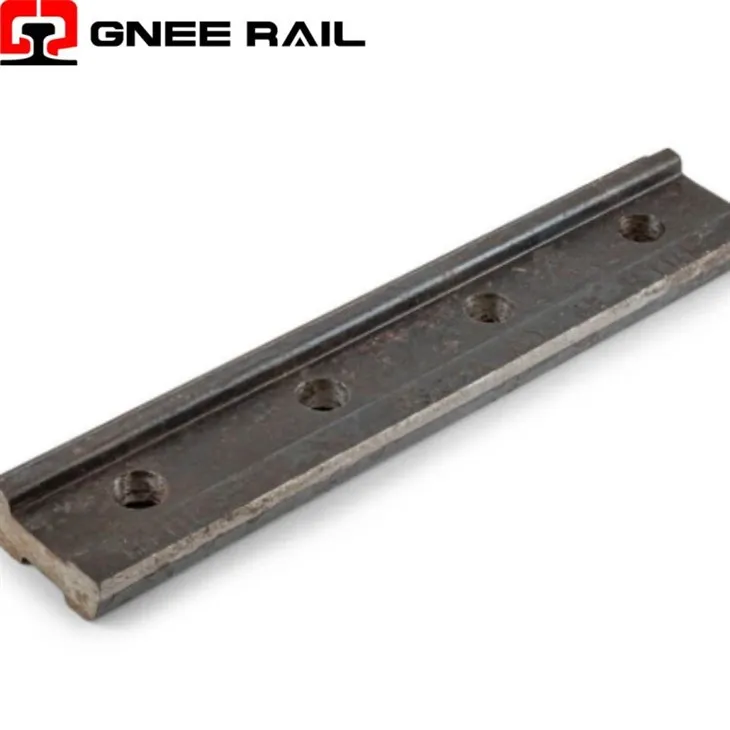

A Railway Fishplate (magħruf ukoll bħala joint bar jew splice bar) huwa komponent strutturali kritiku użat biex jgħaqqad żewġ truf tal-binarji flimkien f'ġonta tal-ferrovija. Manifatturat minn azzar tal-karbonju medju jew għoli-, jikkonsisti f'par ta' pjanċi tal-metall simetriċi li huma mbarrati mal-web (in-naħa) ta 'kull ferrovija, u joħolqu splice mekkaniku li jittrasferixxi tagħbijiet bejn sezzjonijiet tal-binarji li jmissu magħhom.
Speċifikazzjonijiet Tekniċi:
| Aspett | Fishplate Standard | Fishplate ta' kompromess | Fishplate Joggled |
|---|---|---|---|
| Funzjoni Primarja | Tgħaqqad sezzjonijiet ferrovjarji identiċi | Tgħaqqad profili/sezzjonijiet ferrovjarji differenti | Akkomodazzjoni tad-differenzi fl-għoli tal-binarji |
| Kompożizzjoni tal-Materjal | Azzar tal-karbonju medju-b'kisja protettiva | Azzar tal-karbonju medju-profilat apposta | Azzar falsifikat b'disinn offset |
| Proprjetajiet Elettriku | Konduttiv | Konduttiv | Konduttiv |
| Applikazzjonijiet Tipiċi | Ġonot tal-binarji ġenerali, tiswijiet temporanji | Żoni ta' tranżizzjoni bejn tipi differenti tal-ferroviji | Transizzjonijiet tal-għoli tal-binarji fil-passaġġi invelli |
| Focus Manutenzjoni | Issikkar tal-bolt, skoperta ta 'xquq, monitoraġġ tal-ilbies | Monitoraġġ tal-allinjament, osservazzjoni tal-mudell tal-ilbies | Monitoraġġ differenzjali tal-għoli, sigurtà tal-boltijiet |
| Kumplessità tal-installazzjoni | Moderat | Għoli (jeħtieġ allinjament preċiż) | Moderat |
| Kompatibbiltà tal-Common Rail | Sezzjonijiet tal-ferrovija imqabbla biss | Żewġ sezzjonijiet ferrovjarji differenti | Binarji b'differenzi fl-għoli |
Perspettiva Funzjonali u Inġinerija
Pont tat-Trasferiment tat-Tagħbija Strutturali: L-utilità ewlenija hija li jinħoloq pont mekkaniku li jittrasferixxi forzi vertikali, laterali u lonġitudinali bejn żewġt itruf tal-binarji, u jżomm kontinwità strutturali fejn l-iwweldjar sħiħ ma jkunx possibbli jew prattiku.
Preservazzjoni tal-Allinjament Ġeometriku: Billi jgħaqqdu sewwa maż-żewġ xbieki tal-binarji, il-fishplates jiżguraw allinjament preċiż tal-irjus tal-binarji, billi jżommu l-qies tal-binarji, il-livell trasversali, u l-ġeometrija tal-linja fl-interface tal-ġonta.
Ġestjoni ta 'Espansjoni Termali: Fil-binarji tradizzjonali konġunti jew f'postijiet speċifiċi, fishplates jippermettu moviment lonġitudinali kkontrollat bejn it-truf tal-binarji biex jakkomodaw espansjoni termali u forzi ta 'kontrazzjoni.
Manutenzjoni u Perspettiva Operattiva
- Nodu tas-Sistema tas-Sinjali:Jaġixxi bħala nodu kritiku fis-sinjalar taċ-ċirkwit tal-binarji; fishplates iżolati jipprovdu l-waqfa elettrika meħtieġa biex jiddefinixxu sezzjonijiet tal-blokki, li jagħmluhom indispensabbli għall-infrastruttura tas-sinjalar tas-sigurtà.
- Modularità u Retrofit Enabler:Jiffaċilita l-kostruzzjoni tal-binarji modulari, sostituzzjoni sezzjonali, u tiswijiet fuq il-post mingħajr ma jeħtieġu impjanti mobbli tal-iwweldjar, li joffru flessibilità loġistika għall-manutenzjoni u l-aġġornamenti tan-netwerk.
- Firma Akustika u ta' Vibrazzjoni:Joħloq firma akustika distinta u prevedibbli ta' "click-clack" u mudell ta' vibrazzjoni, li, filwaqt li huwa żvantaġġ għall-istorbju, jipprovdi konferma li tinstema' tal-passaġġ tar-roti għal ċerti sistemi ta' monitoraġġ.
