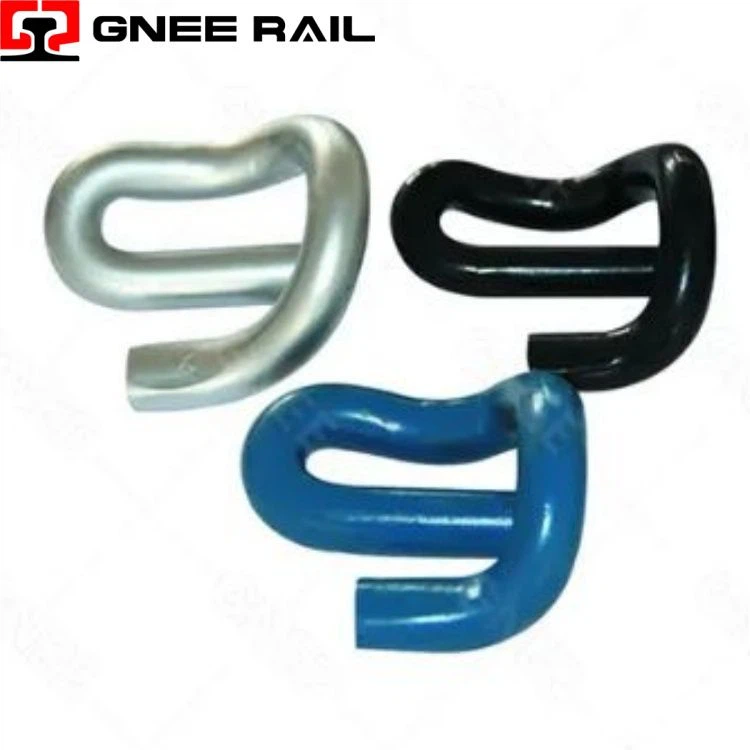

↵Ferrovija e clip Sistema ta 'qfil
A tal-ferrovija E-Klip hija aapparat ta 'rbit ta' l-azzar tar-rebbiegħa tensjonili tassigura s-sieq tal-ferrovija mal-ispalla tal-irqad permezzdeflessjoni elastika u reżistenza għat-torsjoni-unika fost il-qfieli tal-ferrovija għal tagħhaforza tal-ikklampjar li taġġusta waħedha-li tiżdied taħt tagħbija dinamika, tiegħuinstallazzjoni ta'-komponent wieħedli jeħtieġu l-ebda ġewż separati, boltijiet, jew iżolaturi fil-forma bażika, u tagħhaġeometrija tas-sezzjoni universalili jakkomoda kemm traversi tal-konkrit kif ukoll tal-azzar fuq profili ferrovjarji ta' 30+; minkejja xebh viżwali, il-varjanti tal-E-Klip huma fundamentalment differenti fidijametru tal-bar, tagħbija tas-sieq, klassi ta 'għeja, u protezzjoni mill-korrużjoni, li tirrendi s-sostituzzjoni trans-standard kawża ewlenija ta' twessigħ prematur tal-gauge.
Speċifikazzjonijiet Tekniċi:
| Varjant | Dijametru tal-Bar | Tagħbija nominali tas-sieq | Deflessjoni Max | Adattabbiltà tal-kisi | Limitazzjoni Distinta |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7.5–8.5 kN | 12 mm | HDG, Dacromet | Ferrovija ħafifa biss;<22.5t axle |
| PR401 | 20 mm | 9.0–10.5 kN | 15 mm | Dacromet, Geomet | HDG ipprojbit (riskju ta' fraġilità) |
| FC1504 | 20 mm | 10.0–11.5 kN | 16 mm | Geomet, Żingu-saffi | Refgħa tqila; 40t kapaċi |
| e2009 | 20 mm | 9.0 kN ± 0.5 | 14 mm | Ossidu iswed, Dacromet | Standard Ċiniż; ħxuna tal-web speċifika |
| SKL-tip E-Klip | 18–20 mm | 12–18 kN | 10–14 mm | HDG (Inqas minn jew ugwali għal 18 mm biss) | Mhux interkambjabbli mal-ispallejn Pandrol |
| Stainless Steel | 20 mm | 8.5–9.5 kN | 15 mm | Xejn meħtieġ | 316L grad; 50+ sena ħajja kostali; 30% spiża ogħla |
Medda ta' Prestazzjoni:
Forza-Proporzjonalità tat-Tagħbija– B'differenza spikes bil-kamin b'forza fissa tal-morsa, E-Clip toe loadżidiet 15-25% taħt il-passaġġ tar-rotiminħabba deflessjoni tas-sieq tal-ferrovija. Din l-azzjoni ta'-issikkar waħedha tirreżisti t-tkaxkir taħt tagħbijiet tqal tal-fus.
Prinċipju tar-raġġ tat-torsjoni– Il-klipp jaħdem bħala a-barra tat-torsjoni tensjoni minn qabel, mhux rebbiegħa cantilever. Ir-riġel mibrum waqt l-installazzjoni jaħżen l-enerġija fir-raġġ tal-liwja, mhux is-sezzjoni dritta. Dan iqassam ir-razza u jittrippla l-ħajja tal-għeja kontra disinji tal-cantilever.
Angolu ta 'Interazzjoni ta' l-Ispalla– Il-vettur tal-forza tal-ikklampjar huwamhux vertikali. Toe tikkuntattja s-sieq tal-ferrovija fi 38 grad –42 grad, u toħloqkomponent orizzontalili tagħfas il-ferrovija kontra l-wiċċ tal-gauge. Angolu insuffiċjenti → spostament laterali; angolu eċċessiv → toe lifts taħt tagħbija.
Manutenzjoni u Perspettiva Operattiva
- Ossidu Iswed + Żejt– L-inqas spiża, ħajja ta '3–8 snin f'saborra niexfa. Saff ta 'ossidu jipprovdiebda protezzjoni katodika; ladarba jinkiser, il-metall bażiku jissaddad b'0.1–0.2 mm/sena. Mhux addattat għal mini, kostali, jew binarji mxarrba.
- Dacromet / Geomet– Ħajja ta’ 12–20 sena.Kisja tal-flake tal-aluminju taż-żingu-, 8–12 µm ħxuna. L-ebda riskju ta 'fraġilità tal-idroġenu. Temperatura massima tas-servizz 300 grad (illimitat għall-ferrovija). Ippreferut għal-veloċità għolja u traffiku imħallat.
- -Igalvanizzar bis-sħana (HDG)– Ħajja ta’ 25–40 sena.Limitat għal dijametru tal-bar Inqas minn jew ugwali għal 18 mm. Sezzjoni eħxen (20 mm) tirriskja qsim fraġli tat-tifi waqt l-irtirar mill-banju taż-żingu. L-ispeċifikazzjoni teħtieġ ittestjar tal-impatt tal-kampjuni tal-produzzjoni.
Gnee fornitur professjonali
↵Sistema tal-Irbit tal-Klamp tal-Ferrovija
Dan ir-rapport jipprovdi eżami tekniku konċiż tas-sistemi Railway Clamp, li jiffoka fuq tagħhomfunzjoni temporanja/mhux-permanenti, tagħbija ta' emerġenza-mekkanika ta' trasferiment, u kompatibilità ma' sezzjonijiet ferrovjarji mhux-standard. L-analiżi deliberatament tevita koinċidenza ma' diskussjonijiet preċedenti dwar klipps elastiċi (E-Clip, SKL, Fastclip, Nabla), spikes tal-kamin, jew spikes tal-klieb. Il-fokus hawnhekk huwaprattiċi u distinti: irkupru ta 'derailment, emerġenzi ta' tkissir tal-binarji, u applikazzjonijiet tal-ferrovija tal-krejn / port.
Speċifikazzjonijiet Tekniċi:
| Varjant | Applikazzjoni Primarja | Kompatibbiltà tas-Sezzjoni Ferrovjarja | Mekkaniżmu tal-Iklampjar | Karatteristika Viżwali Distinta | Għażla Ħażin-Komuni |
|---|---|---|---|---|---|
| GTR-1 / MCT (Emerġenza) | Bridging tal-waqfa tal-ferrovija | UIC54, UIC60, 115RE, 136RE | Pjanċa tal-pont ċentrali + klampi doppji tas-sieq | Pjanċa ċentrali twila tifrex ksur; konfigurazzjoni ta' erba-bolt | Użat bħala clip permanenti (torque mhux korrett-jeħtieġ re-torque) |
| Klamp tal-Ferrovija tal-Krejn (FPA/FPD) | Binarji tal-krejn tal-port/industrijali | A100, A120, A150, ASCE 171/175 | L-ingaġġ tax-xedaq tal-ġenb-ras tal-ferrovija | Klamps ras tal-ferrovija, mhux sieq; ebda fissazzjoni tal-irqad | Speċifikat għal-linja prinċipali (trażżin laterali insuffiċjenti) |
| Klamp Konġunt tal-Blokk iżolat | Ġonot tal-binarji iżolati | UIC54, UIC60 | Pjanċi separaturi dielettriċi + boltijiet tat-tensjoni | Saffi viżibbli ta 'insulazzjoni tal-fibreglass/epoxy | Morsa standard installata-falliment taċ-ċirkwit tas-sinjal |
| Buffer Stop Clamp (Żerżaq) | Assorbiment tal-enerġija tal-impatt | UIC54, UIC60 | Tensjoni taż-żlieq kalibrata | Toqob tal-boltijiet tawwalija; indikaturi tal-ilbies | Morsa fissa installata-l-ebda funzjoni li tiżżerżaq |
| Klamp Temporanju tal-Kostruzzjoni | Twaqqif ta' kuntrattur | Is-sezzjonijiet kollha tal-qiegħ ċatti- | Forma ta' U-sempliċi + bolt ċentrali wieħed | Disinn minimalista; ebda kontorn tas-sieq tal-ferrovija | Użat fil-binarju permanenti (ħsara fl-indentazzjoni) |
Medda ta' Prestazzjoni:
Ikklampjar ta' Emerġenza tal-Break tal-Ferrovija (Restawr tat-Traffiku):
Wara ferrovija miksura jew falliment tal-weldjatura, klampi tat-tensjoni (eż., GTR-1, MCT) huma applikati madwar is-sit tal-ksur.Kapaċità tat-trasferiment tat-tagħbija: 80-120 kNkull par morsa. Jirrestawra l-passaġġ ta '20 km/h immedjatament. Tiswija permanenti ssegwi fi żmien 24-72 siegħa.
Operazzjonijiet ta' Rkupru minn Derailment u Rerailing:
Il-klampi jsaħħu l-binarji għall-irqad waqt it-tqarrib mill-ġdid tal-krejn. Jipprevjeni ċaqliq tal-binarji taħt tagħbijiet ta' rfigħ (sa 200 tunnellata). Applikata f'intervalli ta '2m minn żona ta' derailment. Imneħħija wara li r-roti jkunu lura fuq il-ferrovija.
Manutenzjoni u Perspettiva Operattiva
- Veloċità ta' Installazzjoni u Tneħħija (Kuntest ta' Emerġenza):
- Installazzjoni manwali tal-morsa:30-60 sekondabl-użu ta ' impact wrench jew sokit ratchet. Applikazzjoni tal-morsa idrawlika:15-20 sekonda. Il-veloċità hija kritika-twieqi tal-pussess tal-break break medja ta' 45-60 minuta .
- Żamma tat-Tensjoni tal-bolt (Torquing mill-ġdid ta' kull ġimgħa):
- Il-klampi jiddependu fuq il-forza tal-ikklampjar tal-bolt, mhux il-ġeometrija tar-rebbiegħa. Kawżi tal-vibrazzjoni10-15% telf ta 'torque fil-ġimgħataħt it-traffiku. Re-torquing ta' kull ġimgħa obbligatorju għal użu kontinwu. Wara 4-6 ġimgħat, ir-riskju tal-ġlir tal-ħajt jiżdied-klamps imneħħija u servis .
