↵Ferrovija Nabla Clip Fastening Sistema

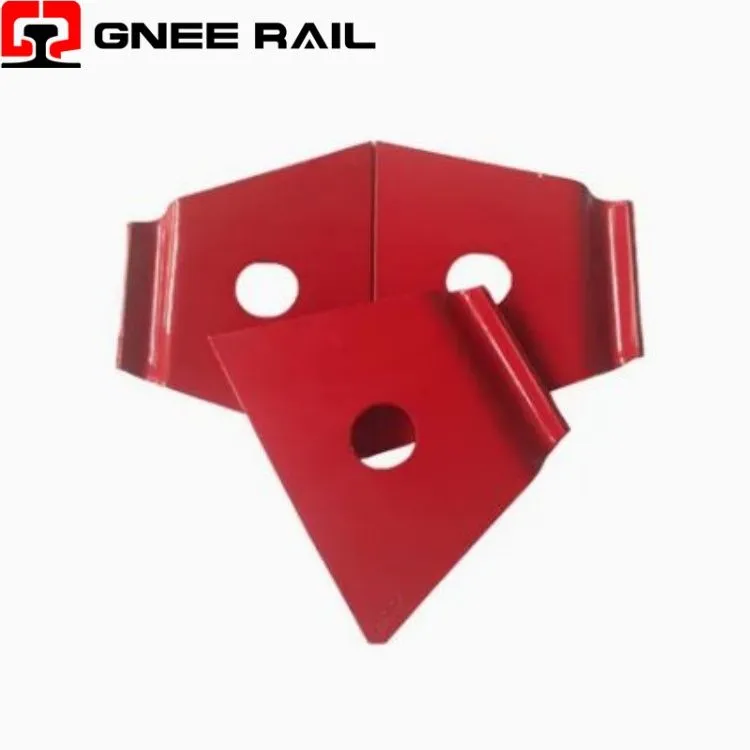

Il-Railway Nabla Clip huwa simetriku, qafla tal-molla b'sezzjoni ċatta-imsemmi għall-forma ta 'delta invertita (∇) tiegħu, inġinerija għal sistemi ta' binarji tal-irqad tal-konkrit . Manifatturat minn azzar tar-rebbiegħa ta '-qawwa għolja 60Si2MnA/60Si2CrA b'ebusija ta' 42-47 HRC, jagħti forza konsistenti tal-ikklampjar permezz ta 'deflessjoni elastika. Is-sistema tinkludi iżolaturi u spikes tal-kamin, li jipprovdu iżolament elettriku u assorbiment ta 'forza laterali superjuri.
Speċifikazzjonijiet Tekniċi:
| Parametru | Speċifikazzjoni | Indikatur tal-Prestazzjoni |
|---|---|---|
| Forma Ġeometrika | Delta invertita (∇) / V-profil | -Sezzjoni ċatta, disinn ta' arkata-doppja |
| Grad tal-Materjal | 60Si2MnA / 60Si2CrA | 42-47 HRC ebusija |
| Ħxuna | 4.0 mm – 4.5 mm | Strixxa tal-azzar tar-rebbiegħa-irrumblat kiesaħ |
| Għeja Ħajja | 5 miljun ċiklu | Ebda tkissir taħt EN 13146-4 |
| Reżistenza għall-iżolazzjoni | Akbar minn jew ugwali għal 1×10⁸ Ω għal kull assemblaġġ | PA66+30% iżolatur tal-fibra tal-ħġieġ |
| Komponenti tas-Sistema | 2 klipps + 2 iżolaturi + 2 spikes + 2 woxers | Għal kull assemblaġġ tas-sedil tal-ferrovija |
Perspettiva ta' Installazzjoni u Manutenzjoni:
- Id-disinn tas-sezzjoni ċatta-joħloq wiċċ ta 'bearing rettangolari wiesa', li jqassam il-forza tal-ikklampjar b'mod uniformi fuq is-sieq tal-ferrovija .
- Kuntatt wiesa' tal-wiċċ jipprevjeni effetti ta' indentazzjoni lokalizzati ta' "brinelling" komuni mal-klipps tal-wajer tondi-taħt tagħbijiet ta' traffiku qawwi .
- Il-ġeometrija simetrika tal-arkata doppja-tipprovdi distribuzzjoni uniformi tal-istress, li telimina l-forzi tat-torsjoni misjuba f'disinji tal-klipp asimmetriċi .
Manutenzjoni u Perspettiva Operattiva
- Iżolaturi tan-najlon rinfurzati (PA66+30% fibra tal-ħġieġ) jipprovdu saħħa tat-tensjoni Akbar minn jew ugwali għal 170 MPa u reżistenza għall-insulazzjoni Akbar minn jew ugwali għal 1×10⁸ Ω .
- Spikes tal-kamin (Grad 5.6, azzar 35#) iwasslu saħħa tat-tensjoni akbar minn jew ugwali għal 500 MPa b'kapaċità ta 'liwja kiesħa ta' 90 grad.
- Is-sistema tista' tiġi mmuntata minn qabel fuq traversi qabel il-kunsinna, li tippermetti rati ta' kostruzzjoni aktar mgħaġġla .
