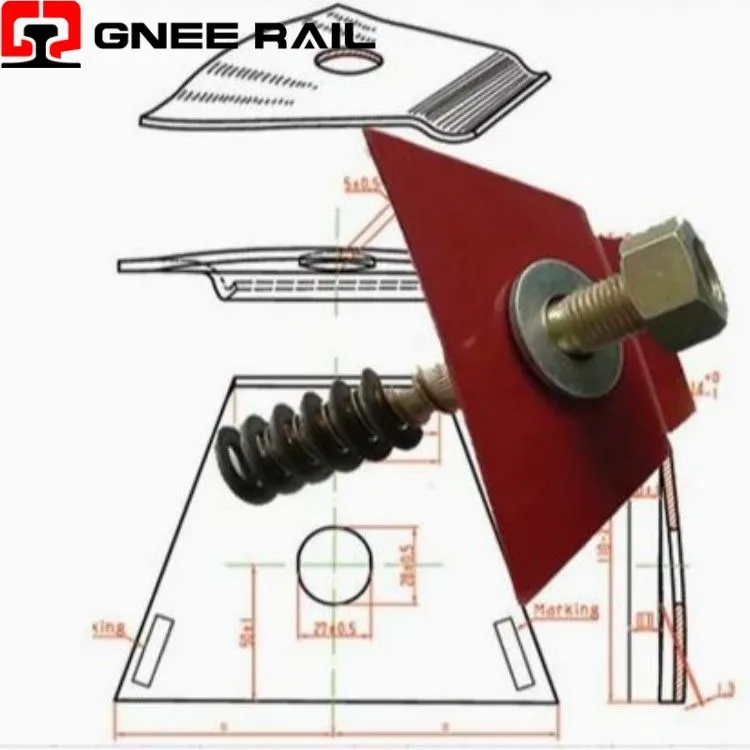

Karbonju Azzar Nabla Clip

Il-Klip tal-Ferroviji jintuża biex jitwaħħal il-binarji mal-pjanċa tal-bażi sottostanti flimkien mal-irqad tal-konkrit. Varjetà ta 'tipi differenti ta' klipps heavy-duty huma wżati biex jitwaħħlu l-binarji mal-pjanċa ta 'bażi jew Sleeper sottostanti, waħda komuni hija l-E Clip, li hija forma bħal paperclip stubby. Waħda oħra hija l-Klamp tat-Tensjoni SKL, li hija wkoll it-tip l-aktar użat fid-dinja kollha. Oħrajn bħal KPO Clamp u Nabla Clip, użati wkoll f'sitwazzjonijiet differenti.

Ibgħat l-inkjesta

Chat Now

Deskrizzjoni

Parametri tekniċi

↵Sistema ta' Qfil tal-Ferrovija Nabla

Klipp tal-ferrovija Nabla huwa asistema ta' twaħħil ta' l-azzar tar-rebbiegħa ffurmata{{0}trijangolarijismu għad-distintiv tiegħu∇-ġeometrija tal-formali tikkonvertideflessjoni vertikali tal-ferrovija f'forza supplimentari tal-ikklampjar orizzontali- uniku fost il-qfieli tal-ferrovija kollha bħala l-clip biss li żżid trażżin laterali taħt tagħbija dinamika, il-clip biss installat mill-impatt tal-martell fi spalla fissa mingħajr komponenti bil-kamin jew lukketti, u l-sistema ta' qfil biss iċċertifikata taħt EN13481-2 Kategorija Ċ għal kurvi f'daqqa sa R150m

Speċifikazzjonijiet Tekniċi:

Modalità ta' Ħsara	Komponent Affettwat	Limitu / Limitu	Diffikultà ta 'Sejbien	Konsegwenza
Apex mikro-xaqq	Raġġ ta 'ġewwa tal-klipp	Impact off-centre >5 mm	Inviżibbli sal-ksur (18-il mo)	Ksur sħiħ f'daqqa; ebda deflessjoni minn qabel
Inkwina twebbis tax-xogħol	But tal-ispalla	Hardness >350 HB	Jeħtieġ tester tal-ebusija tal-kamp	L-enerġija tal-impatt tirrifletti; klipp ġdid jinqasam kmieni
Installazzjoni kburija	Clip bilqiegħda	Flush >0.5 mm kburi	Viżwali; straightedge	Toe load 8 kN vs 12 kN; rail creep >3 mm/sena
Diskrepanza tal-metallurġija	Materjal tal-klipp	60Si2MnA vs 55Si7	XRF identiku; Karbonju OES meħtieġ	Ksur kiesaħ jew xedd tas-sieq aċċellerat
Diskrepanza tal-ġenerazzjoni	Interface tal-klipp/ispalla	Pocket depth Δ >0.8 mm	Kejl tal-kalibru	Fuq-sewqan jew taħt-bilqiegħda; żball fil-forza ± 25%
Gauge baffle creep	Iżolatur PA66+30%GF	Thickness loss >2.0 mm	Feeler gauge fil-qiegħ tal-ferrovija	Lateral slop >1.5 mm; twessigħ tal-gauge

Medda ta' Prestazzjoni:

Sensittività għall-Impatt tal-Martell- Nabla hija l-biss sistema maġġuri clip għadha installata minn sledgehammer(2–3 strikes). Enerġija tal-impatt: 80–120 J. Off-centre strike (<5 mm from heel centre) induces deformazzjoni tal-plastik lokali fil-ġenb tal-quċċata. Mikro-fond tal-qsim: 0.1–0.3 mm. Perjodu ta 'propagazzjoni: 12-18-il xahar. Nuqqas: f'daqqa, l-ebda twissija minn qabel viżibbli.

Tfixkil Ilbes Inkwina- Ix-xogħol tal-wiċċ tal-inkwina tal-ispalla-jibbies taħt inserzjoni ripetuta tal-klipp. L-ebusija tiżdied minn 220 HB għal 380 HB wara 500 ċiklu. Xogħol-inkwina mwebbsam'għadux jassorbi l-enerġija tal-impatt- enerġija tirrifletti fl-apex tal-klipp. Konsegwenza: klipp ġdid installat fl-ispalla qodma → ksur f'1.2M ċikli vs 5M ċikli ċċertifikati.

Manutenzjoni u Perspettiva Operattiva

Amplifikazzjoni ta' Deflessjoni Inversa- It-tagħbija tar-rota tagħfas is-sieq tal-binarji 1–2 mm. Riġlejn inklinati ta’ Nablajikkonverti dan il-moviment vertikali f'kontrazzjoni laterali ta '0.5–1.0 mmfil toe clip, tiżdied il-forza orizzontali ikklampjar mill15-25% taħt tagħbija. L-ebda fastener ieħor ma juri imġieba negattiva tal-proporzjon ta' Poisson.
Tliet-Azzjoni ta' Kunjard tal-Punti- Iklip kuntatti fuqtliet żoni mwebbsa: żewġ ankri ta 'l-għarqub fil-bwiet ta' l-ispalla, toe wieħed li jġorr fuq it-tarf tas-sieq tal-ferrovija. It-tagħbija vertikali tmexxi toeaktar fil-fond fil-kantuniera tas-sieq tal-ferrovija, li toħloq qabda ta' enerġizzazzjoni. Din l-azzjoni wedging tipprovdiTrażżin lonġitudinali 40-60% ogħlaminn klipps simmetriċi ta 'tagħbija ekwivalenti tas-sieq.
