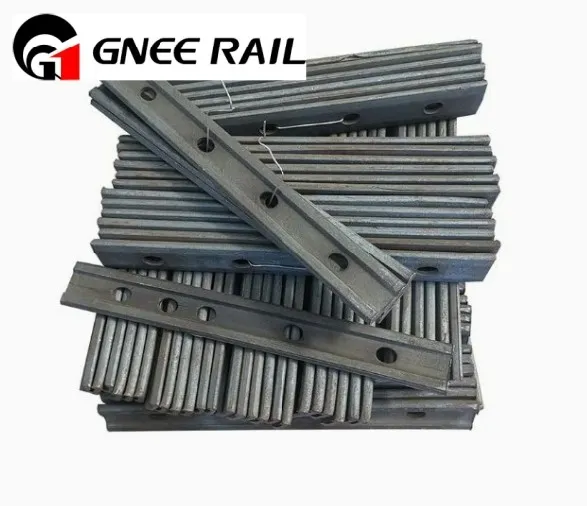

BS Standard Ferrovija Splice Pjanċi
Il-BS Standard Rail Splice Plate, magħrufa wkoll bħala l-British Standard Splice Plate, BS Rail Fishplate, BS Track Splice Bar, BS Rail Connector Plate, u British Rail Splice Bar, hija komponent vitali fl-infrastruttura ferrovjarja ddisinjata biex tgħaqqad żewġ sezzjonijiet biswit ta ' ferrovija. Manifatturati skont l-istandards stabbiliti mill-Istituzzjoni tal-Istandards Brittaniċi (BSI), dawn il-pjanċi splice jiggarantixxu kwalità konsistenti u affidabbiltà f'diversi applikazzjonijiet ferrovjarji. GNEE Rail tipprovdi linja kompluta ta 'fishplates ferrovjarji li jissodisfaw diversi standards, inklużi dawk mill-Amerika, UIC, il-Ġermanja, l-Awstralja u l-Afrika. Soluzzjonijiet personalizzati huma disponibbli biex jaqblu mal-bżonnijiet tiegħek. Ikkuntattjana għal aktar informazzjoni!
BS Standard Rail Splice Plate parametri tekniċi
|
Prodott |
Fishplate tal-Ferrovija Standard BS (Bar Konġunt) |
||||
|
Daqs |
BS75R, BS80A, BS90A, BS100A, BS113A |
||||
|
Materja Prima |
Grad tal-azzar Ċiniż 40 # |
||||
|
C |
Mn |
Si |
S |
P |
|
|
0.27-0.48 |
Inqas minn jew ugwali għal 0.94 |
0.38 |
Inqas minn jew ugwali għal 0.058 |
Inqas minn jew ugwali għal 0.058 |
|
|
Saħħa tat-tensjoni |
Rm : 550-650 MPa |
||||
|
Titwil |
A akbar minn jew ugwali għal 18% |
||||
|
Wiċċ |
Sempliċi, Ossidu Iswed, jew oħrajn skont ir-rekwiżiti |
||||
|
Pakkett |
Pallet |
||||
|
Kunsinna |
Jiddependi fuq l-ordni |
||||
BS Standard Rail Splice Plate tipi
|
Speċifikazzjonijiet |
Tul ta' 4-bolt fishplate (mm) | Tul ta' 6-bolt fishplate (mm) | Dijametru tat-toqob tal-bolt fil-pjanċi tal-ħut (mm) | Piż ikkalkulat għal kull par (4 toqba) (kg) |
Piż ikkalkulat għal kull par (6 toqba) (kg) |
|
BS50 "O" |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
BS Standard Rail Splice Plate workshop
