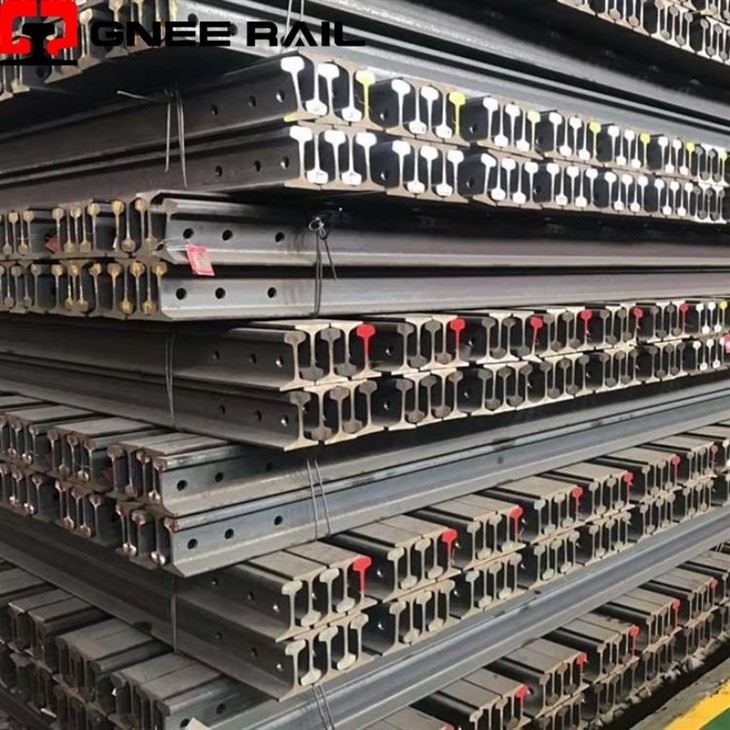

GOST R65 P65 Ferrovija Tqil tal-Ferroviji



R-65 linji tqal(GOST R 51685), li jiżnu 64.88 kg/m, huma manifatturati minn azzar-perlitiku tal-karbonju għoli u ddisinjati f'tulijiet standard ta' 12.5m jew 25m biex isostnu binarji ta' kejl wiesa'-u turnouts b'tagħbijiet annwali ta' 25 sa 75 miljun tunnellata{{8}. Disponibbli f'kategoriji ta' kwalità varjati (B, T1, T2, H), dawn il-binarji mitħun u mmarkati mill-fabbrika għandhom toqob imtaqqbin minn qabel għal installazzjoni konġunta jew iwweldjata kontinwa bl-użu ta 'fishplates 1R{-65/2R-65 u boltijiet tal-binarji M27x160 biex jiżguraw li jqassam ir-roll tal-wiċċ lixx u stabbli.





GNEE FERROVIJAIl-binarji P65 huma manifatturati f'konformità stretta ma 'standards GOST, li fiha reżistenza eċċellenti għall-ilbies u integrità strutturali. Jistgħu jissodisfaw bis-sħiħ ir-rekwiżiti tat-trasport ta'-tagħbija tqila anke f'kundizzjonijiet klimatiċi estremi. Aħna nipprovdu prodotti ta'-kwalità għolja kemm għall-ferroviji tal-minjieri kif ukoll għall-infrastruttura tal-port industrijali biex niżguraw it-trasport sikur tal-merkanzija tiegħek.





A Ferrovija P65(magħmul ukoll bħala R65) huwa komponent tal-binarji tal-azzar tal-karbonju tqil{-duty, għoli-inġinerija għal linji tal-ferroviji b'qasma wiesgħa-, kurituri tal-passiġġieri tal-linja prinċipali, u netwerks tal-merkanzija ta'-tunnellaġġ tqil-għoli. Ikkaratterizzat minn massa lineari standard ta'64.88 kg/m, il-profil-sezzjonali tiegħu jintegra ras tal-binarji robusti biex jassorbi l-forzi dinamiċi tar-roti, xibka riġida biex tiflaħ l-istress tal-liwi, u bażi mwessa 'biex tqassam tagħbijiet tqal tal-fus b'mod uniformi madwar l-irqad tal-binarji sottostanti.





Manifatturati primarjament f'tulijiet standard ta '12.5 mjew25 mflimkien ma 'varjanti speċifiċi mqassra għall-allinjament tal-binarji mgħawġa, dan il-profil jappoġġja kemm konnessjonijiet konġunti kif ukoll installazzjonijiet ta' binarji wweldjati kontinwi mingħajr saldatura. Il-materjal huwa magħruf għar-reżistenza għall-ilbies eċċezzjonali tiegħu u l-lonġevità strutturali globali, partikolarment fil-varjant P65-T1 imwebbes tar-ras tiegħu, li jgħaddi minn trattament tas-sħana speċjalizzat biex isostni b'mod affidabbli domandi operattivi annwali intensivi li jilħqu sa 75 miljun tunnellata-kilometru kull kilometru.







• Għoli: 180 mm



• Wisa 'tal-Bażi: 150 mm



• Wisa 'Ras: 75 mm



• -Erja Transversali: 82.65 – 82.79 cm²





Tip Ferrovjarju	Piż (Kg/m)	Materjal	Tul (m)
R65	64.88	R260/R350HT	12.5 jew 25
Wisa' tar-ras (mm)	Wisa 'tal-qiegħ (mm)	Għoli tal-ferrovija (mm)	Ħxuna tal-Web
75	150	180	18





• Raġġ tar-ras R500 mm:Jiżgura l-aħjar ċentru tat-tagħbija tul l-assi tal-ferrovija.



• 1:20 Taper tar-ras laterali:Taqbel mal-profil standardizzat tal-ħanek tar-roti biex titnaqqas il-frizzjoni laterali.



• R80 mm, R15 mm, u R370 mm Raġġi ta' Transizzjoni:Ifforma flett kontinwu biex ittejjeb id-distribuzzjoni dinamika tat-tagħbija.



• R3 mm Raġġ tal-flett tat-tarf:Tipprevjeni l-konċentrazzjoni tal-istress lokalizzata tul ix-xifer tal-ġiri.





Il-profil ferrovjarju tqil R65 (P65), inġinerija taħt l-istandard GOST R 51685, huwa primarjament utilizzat f'netwerks ferrovjarji ta' tunnellaġġ għoli -, wiesa-(1520 mm). Minħabba l--massa sezzjonali b'saħħitha tiegħu (64.88 kg/m) u r-ebusija eċċezzjonali tal-liwi, hija skjerata f'xenarji infrastrutturali fejn l-istabbiltà tal-binarji u r-reżistenza għall-ilbies huma importanti ħafna.







• Trasport ta'-tunnellaġġ għoli:Il-ferrovija R65 hija l-għażla standard għal-linji ewlenin tat-tronk tal-merkanzija li jimmaniġġjaw tagħbijiet tqal tal-fus. Huwa mfassal biex isostni densitajiet annwali tat-traffiku li jvarjaw minn 25 sa 75 miljun tunnellata-kilometru għal kull kilometru (MTKM/km).



• Rotot ta' Merkanzija Minerali u Bulk:Skjerat b'mod estensiv fuq binarji speċjalizzati li jgħaqqdu kumplessi tal-minjieri, imtieħen tal-azzar, u faċilitajiet industrijali ma' portijiet jew ċentri tad-distribuzzjoni ċentrali, fejn jimmaniġġja b'mod affidabbli karozzi tal-merkanzija kontinwi mgħobbija.







• Netwerks Intercity Mainline:Użat fuq rotot ta' passiġġieri ta'-densità għolja fejn iż-żamma ta' ġeometrija stretta tal-binarji vertikali u laterali hija kritika għas-sikurezza u l-kumdità tal-passiġġieri f'veloċitajiet elevati.



• Binarji Kontinwi Weldjati (CWR):L-iwweldjar eċċellenti tal-profil jagħmilha ideali għall-iwweldjar bil-flash-butt u aluminotermiku fi spag tal-ferroviji twal- mingħajr saldaturi u mingħajr ġonot. Dan jelimina l-impatti konġunti, inaqqas id-degradazzjoni dinamika tal-binarji u ttaffi l-vibrazzjoni strutturali.







• Komponenti Speċjali tal-Trackwork:Il-binarji R65 iservu bħala l-materjal bażi għall-manifattura ta 'tqassim kumplessi tal-binarji, inklużi turnouts, crossovers, u żrinġijiet tal-iswiċċ. Il-web oħxon u l-bażi wiesgħa jipprovdu r-riġidità strutturali meħtieġa biex jimmaniġġjaw il-forzi laterali severi ġġenerati meta l-vetturi ferrovjarji jibdlu l-binarji.









• Infrastruttura Sharp Curve:Fuq rotot ġeografiċi li jduru jew passaġġi tal-muntanji, il-varjant imwebbes tar-ras (P65-T1) huwa obbligatorju. Il-mikrostruttura perlitika mwebbsa termali-reżisti l-ilbies serju tal-flanġ laterali, id-deformazzjoni tal-plastik, u l-kontrolli tar-ras ikkawżati minn mekkaniċi ta 'kuntatt rota-ferrovija fuq kurvi stretti.



• Transizzjonijiet tas-sottograd:Skjerat f'avviċinamenti għal pontijiet, mini, u qsim invell fejn bidliet f'daqqa fil-modulu tas-sottograd jeħtieġu sezzjoni tal-ferrovija aktar iebsa biex tqassam tagħbijiet dinamiċi b'mod uniformi fuq l-irqad sottostanti.





• Tarzni u Stazzjonijiet tal-Marshing:Użat f'btieħi tal-issortjar ta'-traffiku għoli u binarji tal-istazzjon fejn operazzjonijiet frekwenti ta' ibbrejkjar, shunting, u marshalling jissuġġettaw ir-ras tal-ferrovija għal tensjoni qawwija ta' shear lonġitudinali.



• Loġistika tal-Port u tat-Terminal:Imqiegħda f'portijiet marittimi u terminali tal-merkanzija multimodali biex isostnu t-trasferimenti ta' krejnijiet ta' gantry tqil u ferroviji tal-merkanzija b'-veloċità baxxa u-spostament għoli.





Il-manifattura tal-binarji tqal P65 (R65) hija proċess metallurġiku ta'-preċiżjoni għolja, f'ħafna-stadji ddisinjat biex jipproduċi mikrostruttura perlitika raffinata. Biex jilħaq l-istandards GOST R 51685, l-azzar għandu jikseb limiti ta 'purità eċċezzjonali nodfa-, ebusija uniformi, u tolleranzi ġeometriċi preċiżi biex jiflaħ tagħbijiet tqal tal-fus.



Iċ-ċiklu sħiħ tal-ħajja tal-produzzjoni jinqasam f'ħames fażijiet tekniċi primarji:





Stadju	Fażi tal-Proċess	Operazzjonijiet Tekniċi Ewlenin	Kwalità Primarja u Għan tal-Prestazzjoni
01	Raffinar u Metallurġija	Tidwib tal-Bast Furnace/EAF → Degassing bil-vakwu (VD/RH) r→ Mikro-liga (C, Mn, Si, V, Ti).	Jelimina l-gassijiet maħlul (Idroġenu < 1.5 ppm) biex jipprevjeni mikro-cracking intern u qxur.
02	Tidwib Kontinwu	Ikkastjar tal-azzar imdewweb fi blanzuni rettangolari → Taħwid elettromanjetiku (EMS)→ Tkessiħ bil-mod ikkontrollat.	Jimminimizza l-makro-segregazzjoni u jelimina l-porożità ċentrali għal densità uniformi tal-azzar.
03	Profil Rolling	Tisħin mill-ġdid tar-raġġ tal-mixi-(1150 grad - 1250 grad ) → Mitħna tat-tqassim → Multi-direzzjonali Rolling Mill Universali.	Jissawwar il-ġeometrija-sezzjonali eżatta (ras, web, sieq) filwaqt li tirfina l-istruttura tal-qamħ tal-azzar.
04	Ebusija Termali	Arja kkompressata inline/offline kkontrollata jew ilma-quenching taċ-ċpar ristrett għall-profil tar-ras tal-ferrovija.	Titrasforma l-wiċċ tal-ġiri f'ultra-multamikrostruttura perlitika(341–401HBW) għal reżistenza massima għall-ilbies.
05	Irfinar & NDT	L-iddrittar tar-rombli → It-tħin tat-tarf u t-tħaffir tal-bolt-toqba → Spezzjoni Awtomatizzata Ultrasonic & Eddy Current.	Jivverifika d-dritta perfetta, jiżgura uċuħ tat-tarf kwadri fi ħdan 1mm, u jiggarantixxi 100% difett-integrità interna/superfiċje ħielsa.





Pjanċa tal-ħut bil-ferrovija P65 (spiss indikata bħala l-bar konġunt R65 jew splice bar) hija komponent tal-azzar strutturali heavy-duty użat f'pari biex jgħaqqad mekkanikament żewġ binarji P65 (R65) biswit f'binarji tal-ferrovija konġunti. Il-vetturi ferrovjarji ta' tunnellaġġ ta'-għoli jgħaddu minn fuq il-vojt tal-ferrovija.





Taħt kejl wiesa-standard (1520 mm) speċifikazzjonijiet ta 'inġinerija, fishplates P65 huma kategorizzati abbażi tad-disinn strutturali tagħhom u n-numru ta' toqob tal-bolt:



• 1R-65 Fishplate (6-Toqob):Din hija l-bar tal-ġonta twila standard li fiha sitt toqob pre-imtaqqbin. Jipprovdi riġidità strutturali massima u forza ta' kklampjar, tipikament skjerati fuq kurituri tal-passiġġieri tal-linja prinċipali u tal-merkanzija tqila- fejn l-istabbiltà tal-binarji taħt densità għolja tat-traffiku hija kritika.



• 2R-65 Fishplate (4-Toqob):Alternattiva mqassra li fiha erba'-toqob imtaqqbin minn qabel, ġeneralment riżervati għal linji industrijali ta' spinta, btieħi ta' stazzjon, jew konfigurazzjonijiet temporanji ta' manutenzjoni tal-binarji fejn iċ-ċikli ta' tagħbija dinamiċi huma inqas intensi.



Id-disinn cross-sectional -ta' fishplate P65 huwa mfassal biex jidħol b'mod preċiż fl-"ispazju tas-sajd"-iż-żona tal-kontorn bejn in-naħa ta' taħt tar-ras tal-binarji u l-inklinazzjoni ta 'fuq tal-bażi tal-ferrovija.





• Distribuzzjoni tat-Tagħbija:Il-fishplate għandha disinn speċjalizzat doppju-taper. Meta jiġu ssikkati, l-uċuħ ta 'fuq u ta' isfel jikkuntattjaw b'mod wedgingly ir-ras tal-ferrovija u l-fletti tas-saqajn. Dan jiżgura li t-tagħbijiet tar-roti vertikali jiġu trażmessi bla xkiel minn ferrovija għall-oħra mingħajr ma tgħaffiġ il-ġonta.



• Kompożizzjoni tal-Materjal:Biex tqabbel it-talbiet ta' tensjoni għolja tas-sistema ferrovjarja P65, il-fishplates huma rrumblati bis-sħana minn azzar tal-karbonju għoli- jew gradi speċjalizzati ta' azzar tal-karbonju medju- (bħal Steel 54 jew ekwivalenti), segwiti minn ebusija termali biex tinkiseb saħħa tensili għolja u reżistenza għall-qsim tal-għeja.





• X'inhu l-piż teoretiku għal kull metru tal-GOST R65 Rail?

Il-piż teoretiku għal kull metru ta 'ferrovija GOST R65 (imsejjaħ ukoll ferrovija P65) huwa bejn wieħed u ieħor 64.87 kg/m sa 64.88 kg/m.



• X'inhuma l-ispeċifikazzjonijiet tal-binarji tal-ferrovija R65?

Il-binarji tal-ferroviji R65 huma binarji ta'-prestazzjoni għolja, tqal-definiti mill-istandard Russu GOST P51685. Għandhom massa ta' bejn wieħed u ieħor 64.87kg/m, għoli ta' 180-187mm, u jintużaw fuq il-linji tal-ferrovija prinċipali biex jimmaniġġjaw it-traffiku tal-merkanzija b'veloċità għolja-għoli u b'tagħbija kbira.



• Liema għażliet tipprovdi għall-ipproċessar tad-dwana bħal -tħaffir minn qabel jew tulijiet personalizzati?



A: Filwaqt li t-tulijiet tal-istokk standard jinżammu f'12.5m u 25m, il-faċilitajiet tal-ipproċessar tagħna jistgħu jwasslu varjanti mtaqqbin minn qabel b'tqegħid preċiż tat-toqob tal-bolt skont l-ispazjar tal-ġonta standard GOST. Qtugħ tas-segment tad-dwana għal turnouts speċjalizzati, swiċċijiet, jew runways tal-krejn industrijali jista 'jiġi rranġat ibbażat fuq tpinġijiet ta' inġinerija approvati.



Ikseb Kwotazzjoni f'24 Siegħa



GNEE RAIL jagħti linji tal-ferroviji GOST R65 ta'-prestazzjoni għolja bi qtugħ personalizzat avvanzat, -tħaffir minn qabel, u servizzi ta' twebbis tar-ras-tul sħiħ-imfassal apposta għat-tpinġijiet preċiżi tal-inġinerija tal-proġett tiegħek. Aħna nipprovdu katina tal-provvista integrata, li nwasslu assemblaġġi kompluti ta 'rbit inklużi pjanċi tal-ħut tal-ferrovija P65 li jaqblu flimkien ma' portafoll sħiħ ta 'binarji standard Russi bħal P50 u P43.Ikkuntattja lit-tim tekniku tal-bejgħ tagħna llumgħal kwotazzjoni komprensiva, diretta tal-fabbrika-u dokumentazzjoni kompleta tal-MTC.
